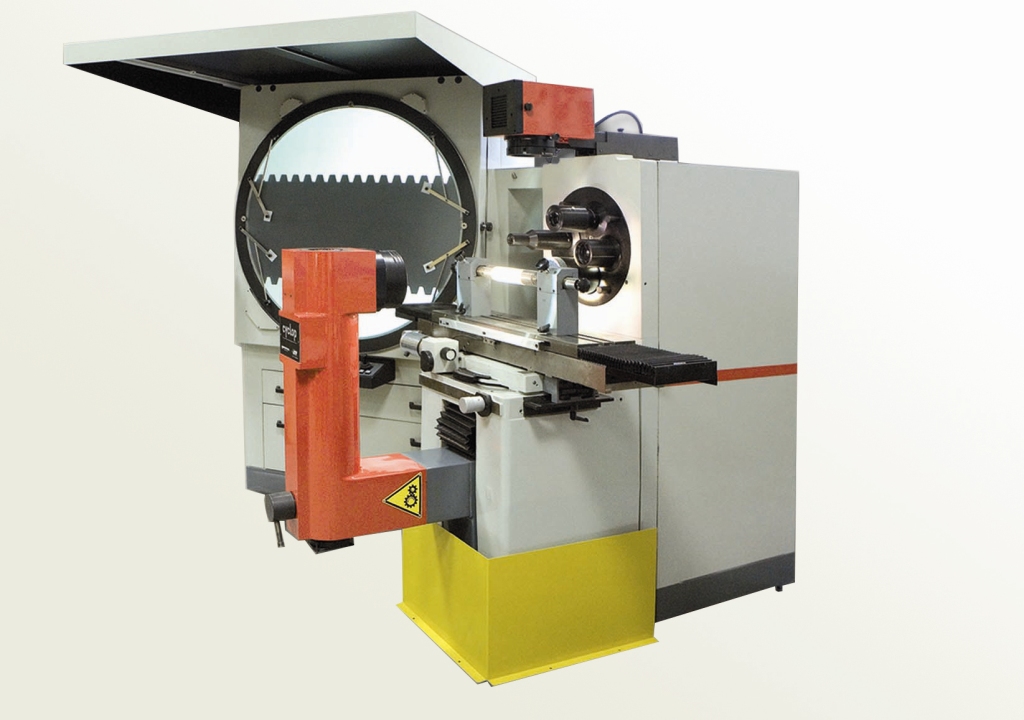

Instrumento de Proyección Diascópica Vertical - CYCLOP-1

.

En 1954, Microtecnica se convirtió en el primer fabricante en el mundo en realizar un proyector con pantalla de 1000 mm de diámetro. LTF está orgulloso de lanzar en el mercado internacional la nueva versión del CYCLOP-1 bien establecida, la integración de la tecnología más avanzada utilizada en el campo de los comparadores ópticas.

Características:

Cuenta con una pantalla tamaño de 1000 mm / 40".
La mesa de trabajo exepcionalmente grade (800 x 200 mm / 31.5 x 7.87") situada de lado, y en un ángulo a la pantalla.

El Sistema Óptico Incluye:

Lentes de aumento 5, 10, 20, 25, 30, 50 y 100 X
Condensadores de óptica de 302 mm (11.88").
Espejos de 680 mm (26.77").

El Sistema puede estar equipado con uno de los Sistemas de Lectura siguientes:

780-MT-1000-C: Lectura digital / Procesador de Datos de horizontal / vertical de las meiciones de mesa de trabajo y angular de la pantalla del transportador.
780-CC-200: De lectura digital / procesador de datos para la medición geométrica. De adquisición de datos puede llevarse a cabo a través de una detección de bordes, que reduce el error humano, en comparación con la cruz de la colimación de pelo, con el consiguiente ahorro de tiempo, una mayor precisión y de alta eficiencia.
780-CC-4000 PC: con dos coordenadas geométricas mediciones de software, el entorno Windows - la representación gráfica de la parte en virtud de las pruebas - interfaz de CAD.
780-CNC: CNC para la inspección de piezas automático, basadi en la enseñanza en el sistema Certificado de ensayo - Imprima - CAD interfaz de instalación.

(Agrandar)
